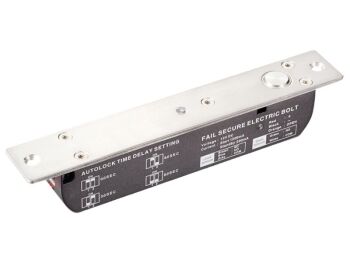

Elektrozamek trzpieniowy rewersyjny EB-1700R

  • szt.
  • Cena netto: 225,00 zł 276,75 zł

Elektrozamki trzpieniowe SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów lub też ich uzupełnieniem w przejściach wymagających dodatkowego zabezpieczenia elektromechanicznego. Elektrozamek trzpieniowy składa się z elementu wykonawczego zawierającego elektromagnes który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Element główny montowany jest w ramie lub na ramie drzwi. Ruchomy trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. W zależności od modelu elektrozamka maksymalny nacisk na drzwi przy którym trzpień może zostać zerwany to 800, 1000 lub 2000 kg.

Elektrozamki trzpieniowe występują zarówno w wersji standardowej (NC - drzwi zamknięte bez napięcia), jak i w w wersji rewersyjnej (NO - drzwi otwarte bez napięcia, drzwi zabezpieczone po podaniu napięcia)

Dodatkowe uchwyty montażowe typu „S”, „U” pozwalają na montaż elektrozamka nawierzchniowo lub zastosowaniu go do wabezpieczenia drzwi szklanych.

Autoblokada

Elektrozamek trzpieniowy wyposażony jest w system atomatycznego zamykania. Jeżeli po zadziałaniu sygnału sterującego i zwolnieniu elektrozamka drzwi nie zostaną fizycznie otwarte - po upływie ok. 5-9 sekund od zakończenia impulsu sterującego ponownie zostaną zaryglowane.

Sygnalizacja położenia drzwi
Elektrozamek trzpieniowy wyposażony jest w styk NO, który może być wykorzystany w systemie kontroli dostępu informując o położeniu sterowanych drzwi. Styk pozostaje zwarty jeżeli skrzydło drzwi znajduje się bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia) . Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.

Dioda LED

Na obudowie zwory znajduje się dioda informująca o stanie wejścia. Jeżeli drzwi są zablokowane, jest to sygnalizowane czerwonym kolorem diody – jeżeli drzwi zostaną odblokowane lub cewka elektrozamka nie jest zasilana – dioda jest wygaszona.

Sygnalizacja zaryglowania drzwi

Jest to dodatkowe wyjście synalizacyjne (styk NO/NC) działające tak jak dioda sygnalizacyjna LED. Styk NO pozostaje zwarty podczas odblokowania drzwi (dioda nie świeci), rozwarty jeżeli drzwi są zablokowane (dioda świeci na czerwono) lub w przypadku braku napięcia. Styk NC pozostaje rozwarty podczas odblokowania drzwi (dioda nie świeci), zwarty jeżeli drzwi są zablokowane (dioda świeci na czerwono) lub w przypadku braku napięcia.

Zwłoka czasowa

Elektrozamek ma możliwość ustawienia opóźnienia czasowego po którym elektrozamek zarygluje drzwi. Czas ten można ustawić na mikroprzełącznikach na obudowie elektrozamka. Możliwe ustawienia: 0 / 3 / 6 / 9 sekund zwłoki po fizycznym zamknięciu drzwi.

Wymiary elektrozamka EB-1700R



Połączenie:



Dane techniczne:

Typ elektrozamka NC (standardowy, drzwi zamknięte bez napięcia)
Maks. nacisk na drzwi 2000 kg
Zasilanie 12V DC
Pobór prądu – praca (pobór chwilowy) 1120mA
Pobór prądu - czuwanie zamek zwoniony: 50mA zamek zaryglowany: 210mA
Zwłoka czasowa 0, 3, 6, 9 sekund
Autoblokada ok. 5 sekund
Sygnalizacja stanu drzwi Tak (styk NO, obciążalność 200mA@24VDC)
Sygnalizacja zaryglowania Tak (styk NO/NC, obciążalność 200mA@24VDC)
Dioda LED Czerwona – drzwi zablokowane
Wymiary elektrozamka 225 x 34 x 38 mm
Wymiary płytki montażowej 100 x 25 x 3 mm
Temperatura pracy -10~+55℃
Wilgotność względna otoczenia 0~90%(bez kondensacji)
