Stacja ładowania pojazdów elektrycznych, typu wallbox- 2 punkty – 22kW, z oprogramowaniem rozliczającym

  • Dodaj recenzję:
  • Kod: AID-2P-W022UNIS

Stacja ładowania samochodów elektrycznych, typu wallbox, z dwoma niezależnie działającymi punktami ładowania o mocy 22 kW każde. Wraz z systemem UNIS, umożliwia zarządcy kontrolę dostępu do urządzenia oraz rozliczanie użytkowników z ładowania na podstawie raportu zużycia energii. Stacja wisząca, przeznaczona do montażu na ścianie lub dedykowanym słupku. Urządzenie jest przeznaczone do użytkowania w ogólnodostępnych miejscach ładowania samochodów elektrycznych, dla których zachodzi potrzeba zarządzania użytkownikami korzystającymi z ładowarki. Przeznaczona jest do montażu przy ogólnodostępnych parkingach i miejscach postojowych wspólnot mieszkaniowych, zakładów przemysłowych, punktów usługowych, szkołach i uczelniach.

Ładowarka dla 2 samochodów z zarządzaniem użytkownikami

Wisząca stacja ładowania pojazdów elektrycznych, typu wallbox, o mocy do 22 kW jest przeznaczona do montażu na ścianie lub statywie do stacjonarnego montażu (dostępnego na zamówienie). Wyposażona w dwa gniazda typu 2 (IEC 62196), zasilane prądem trójfazowym. Wraz z systemem UNIS, umożliwia zarządzanie dostępem użytkowników do urządzenia i uruchamianiem ładowania samochodu, uniemożliwiając uruchomienie ładowania przez osoby nieuprawnione. System pozwala zarządcy obiektu rozliczać użytkowników na podstawie raportu zużycia energii.
Dzięki systemowi UNIS administrator ma możliwość:

  • zakładania oraz dezaktywacji kart RFID,
  • czasowego ograniczenia dostępu do urządzenia,
  • przypisywania kart RFID poszczególnym użytkownikom lub grupom użytkowników,
  • rozliczania zużytej energii,
  • rozliczania czasu korzystania ze stacji
  • przygotowywanie zestawień, raportów i analiz,
  • nadawania uprawnień do korzystania ze stacji w danym okresie.

Dzięki systemowi UNIS administrator może na bieżąco przeglądać informacje dotyczące działania stacji, w tym: status ładowania, raporty z użytkowania stacji, bilingi i statystyki. Wymiana danych pomiędzy stacją ładowania, a systemem, umożliwia przekazywanie informacji o ewentualnych awariach na bieżąco. Intuicyjny i przejrzysty system daje pełną kontrolę nad każdą stacją i siecią stacji.

Dwustanowiskowa stacja szybkiego ładowania pojazdów elektrycznych typu wallbox AID-2P-W022OD



Urządzenie jest wyposażone w licznik energii elektrycznej spełniający dyrektywę MID oraz router/switch z 8 portami LAN, umożliwiając pomiar i przesyłanie danych do jednostki nadzorującej pracę ładowarki oraz zużycie energii przez użytkowników. Pomiary są odczytywane z poszczególnych stanowisk i dane są przesłane dalej do jednostki zarządzającej (PC) za pomocą sieci Ethernet/LAN. Zamawiający zapewnia PC (komputer stacjonarny) do zarządzania pracą ładowarek.
Na czas ładowania samochodu wtyczka zostaje zaryglowana w gnieździe stacji, a jej odryglowanie następuje podczas otwarcia drzwi pojazdu. Osoba postronna bez karty nie może rozpocząć ładowania. Rozpoczęcie ładowania następuje po przyłożeniu do czytnika karty RFID, co uniemożliwia korzystanie z urządzenia przez osoby nieuprawnione. Stacja jest dedykowana do użytku w ogólnodostępnych miejscach postojowych i parkingach przy biurach, zakładach produkcyjnych, sklepach i punktach usługowych oraz urzędach administracji publicznej. Urządzenie przeznaczone do niepublicznych stacji ładowania, bez konieczności stosowania zapisów Ustawy o elektromobilności i paliwach alternatywnych.

Dwustanowiskowa stacja szybkiego ładowania pojazdów elektrycznych typu wallbox AID-2P-W022OD

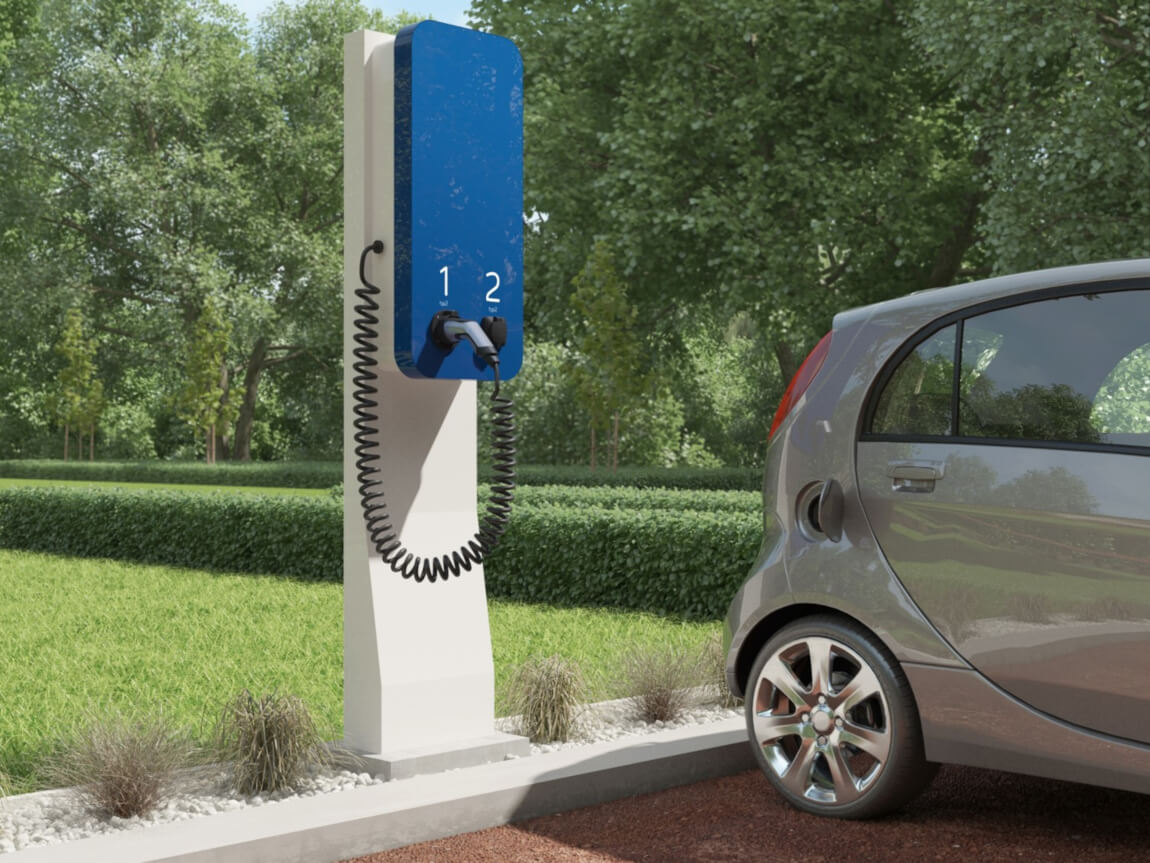

Aluminiową obudowa urządzenia jest pokryta lakierem lub specjalną folią pokrytą grafiką w wybranej kolorystyce, wykonywanej według indywidualnego projektu. Hartowana szyba, o grubości 5-6 mm, zamontowana w części frontowej może być zadrukowana lub pokrytą folią. Aktualny stan ładowania pojazdu jest wskazywany przez aktywną diodę LED. Stacja może być montowana na ścianach, betonowych słupach konstrukcyjnych oraz specjalnych słupkach - statywach do stacjonarnego montażu, które należy zamówić oddzielnie. Parametry urządzenia oraz wyposażenie są dobierane indywidualnie.

Dwustanowiskowa stacja szybkiego ładowania pojazdów elektrycznych typu wallbox AID-2P-W022OD



Parametry techniczne stacji ładowania

Typ stacji stacja wisząca - typu WALLBOX
Moc punktu ładowania 22 kW
Konstrukcja obudowy stalowa, aluminiowa w I lub II klasie ochronności (w dowolnej kolorystyce).
W części frontowej trwale osadzona hartowana szyba, o grubości 5-6 mm, drukowana lub pokrywana folią (dowolna grafika).
Obudowa przytwierdzona bezpośrednio do ściany lub statywu do stacjonarnego montażu

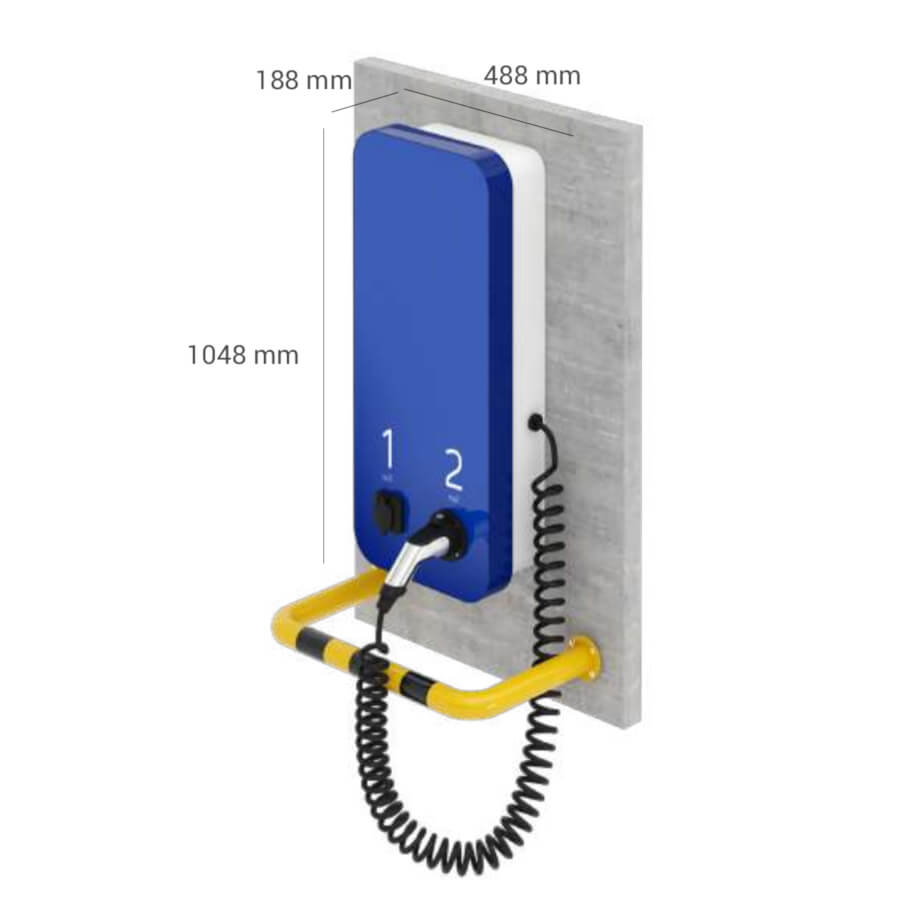

Wymiary 1048 x 488 x 187 mm
Montaż naścienny lub nasłupowy
Dostęp uruchamianie ładowania za pomocą karty RFID pod kontrolą systemu UNIS
Komunikacja RS-485/Ethernet/LAN UNIS
Zasilanie dolne, 2,6-16 mm2 prądem AC 3-fazowym
Złącza punktów ładowania 1 x punkt ładowania: gniazdo typ-2 IEC 62196 / wtyczka typ-2 IEC 62196.
Długość przewodu ładowania - 4,8 - 5,0 m.
Automatyczne ryglowanie wtyczki w gnieździe stacji podczas ładowania. Odryglowanie wtyczki podczas otwarcia samochodu.
Wyłącznik główny wewnątrz stacji
Zabezpieczenie nadprądowe i różnicowo-prądowe RCD 30 mA
Zabezpieczenie przepięciowe typ-2
Sygnalizacja ładowania diody Led (RGB) obrazujące poszczególne etapy ładowania
Stopień ochrony IP 54
Stopień odporności mechanicznej IK 10
Parametry techniczne zasilania
Przekrój przewodu zasilającego 2,6-16 mm2
Komunikacja RS-485/Ethernet/LAN UNIS
Rodzaj zasilania 3xL+N+PE
Układ sieci TN-S, TNC-S, TT
Napięcie znamionowe łączeniowe 230/400 V (+/- 10%)
Napięcie znamionowe izolacji 500/690 V
Częstotliwość znamionowa 50/60 Hz
Napięcie udarowe wytrzymywane 8 kV
Moc znamionowa przyłączeniowa 46 kW
Prąd znamionowy przyłączeniowy 63A
Parametry techniczne punktu ładowania
Rodzaj gniazda Typ-2, 230 V/16A
Rodzaj wtyczki Typ-2,
Długość kabla ładującego 4,8 - 5,0 m
Napięcie 230/400 V
Prąd znamionowy punktu ładowania AC do 32A
Moc znamionowa punktu ładowania [kW] AC 22
Moc znamionowa stacji AC do 44 kW
Parametry techniczne obudowy
Wymiar (wys. x szer. x głęb.) 1048 x 488 x 187 mm
Materiał Stal, aluminium
Klasa ochronności I/II
Stopień ochrony IP/IK 54/10
Waga 33 kg
Temperatura pracy -30°C do +55°C
Wilgotność do 95%
  10 dB
Montaż 4 x fi10-12
Normy
PN-EN-61851-1_2011E System przewodowego ładowania pojazdów elektrycznych -- Część 1: Wymagania ogólne
PN-EN-61851-22:2002 System przewodowego ładowania (akumulatorów) pojazdów elektrycznych – Część 22: stacje ładowania akumulatorów pojazdów elektrycznych przy zasilaniu z sieci prądu przemiennego
PN-EN 61439-1:2011 Stacje i sterownice niskonapięciowe -- Część 1: Postanowienia ogólne
PN-EN 61439-3:2012 Stacje i sterownice niskonapięciowe -- Część 3: Stacje tablicowe przeznaczone do obsługiwania przez osoby postronne (DBO)
PN-EN 61439-5:2015-02 Stacje i sterownice niskonapięciowe -- Część 5: Zestawy do dystrybucji mocy w sieciach publicznych
PN-EN 50274:2004 Stacje i sterownice niskonapięciowe -- Ochrona przed porażeniem prądem elektrycznym -- Ochrona przed niezamierzonym dotykiem bezpośrednim części niebezpiecznych czynnych
PN-EN 62208:2006 Puste obudowy do Stacji i sterownic niskonapięciowych -- Wymagania ogólne
PN-E 05163 Stacje i sterownice niskonapięciowe osłonięte -- Wytyczne badania w warunkach wyładowania łukowego, powstałego w wyniku zwarcia wewnętrznego
PN-EN 60695-11-10:2014-02 Badanie zagrożenia ogniowego -- Część 11-10: Płomienie probiercze -- Metody badania płomieniem probierczym 50 W przy poziomym i pionowym ustawieniu próbki
PN-EN ISO 14040:2009 Zarządzanie środowiskowe -- Ocena cyklu życia -- Zasady i struktura
PN-EN ISO 14044:2009 Zarządzanie środowiskowe -- Ocena cyklu życia -- Wymagania i wytyczne
PN-EN 62196-1:2015-05 Wtyczki, gniazda wtyczkowe, złącza pojazdowe i wtyki pojazdowe -- Przewodowe ładowanie pojazdów elektrycznych -- Część 1: Wymagania ogólne
PN-EN 62196-2:2017-06 Wtyczki, gniazda wtyczkowe, złącza pojazdowe i wtyki pojazdowe -- Przewodowe ładowanie pojazdów elektrycznych -- Część 2: Wymagania dotyczące zgodności wymiarowej i zamienności wyrobów prądu przemiennego z zestykami tulejkowo-kołkowymi
PN-EN 62196-3:2015-02 Wtyczki, gniazda wtyczkowe, złącza pojazdowe i wtyki pojazdowe -- Przewodowe ładowanie pojazdów elektrycznych -- Część 3: Wymagania dotyczące zgodności wymiarowej i zamienności złącz pojazdowych d.c. i a.c./d.c. z zestykami tulejkowo-kołkowym
ISO/IEC 14443 Karty identyfikacyjne – Zbliżeniowe układy scalone – Karty zbliżeniowe
ISO/IEC 15693 Karty identyfikacyjne – Zbliżeniowe układy scalone – Karty zbliżeniowe
PN-EN 61000-6 Kompatybilność elektromagnetyczna (EMC) -- Część 6-2: Normy ogólne -- Odporność w środowiskach przemysłowych
