Losomat AID CTK-LS13

Zorganizuj kontrolę osób bez prowadzenia przewodu komunikacyjnego między stanowiskiem ochrony a modułem sterującym bramką. CTK-LS13 to bezprzewodowy system kontroli losowej, w którym panel główny i moduł przekaźnikowy łączą się automatycznie przez Wi-Fi. Regulowane prawdopodobieństwo kontroli, sygnalizacja wyniku oraz możliwość sterowania tripodem pomagają dopasować obsługę przejścia do procedur obowiązujących w obiekcie.

Bezprzewodowy losomat CTK-LS13 z automatycznym połączeniem

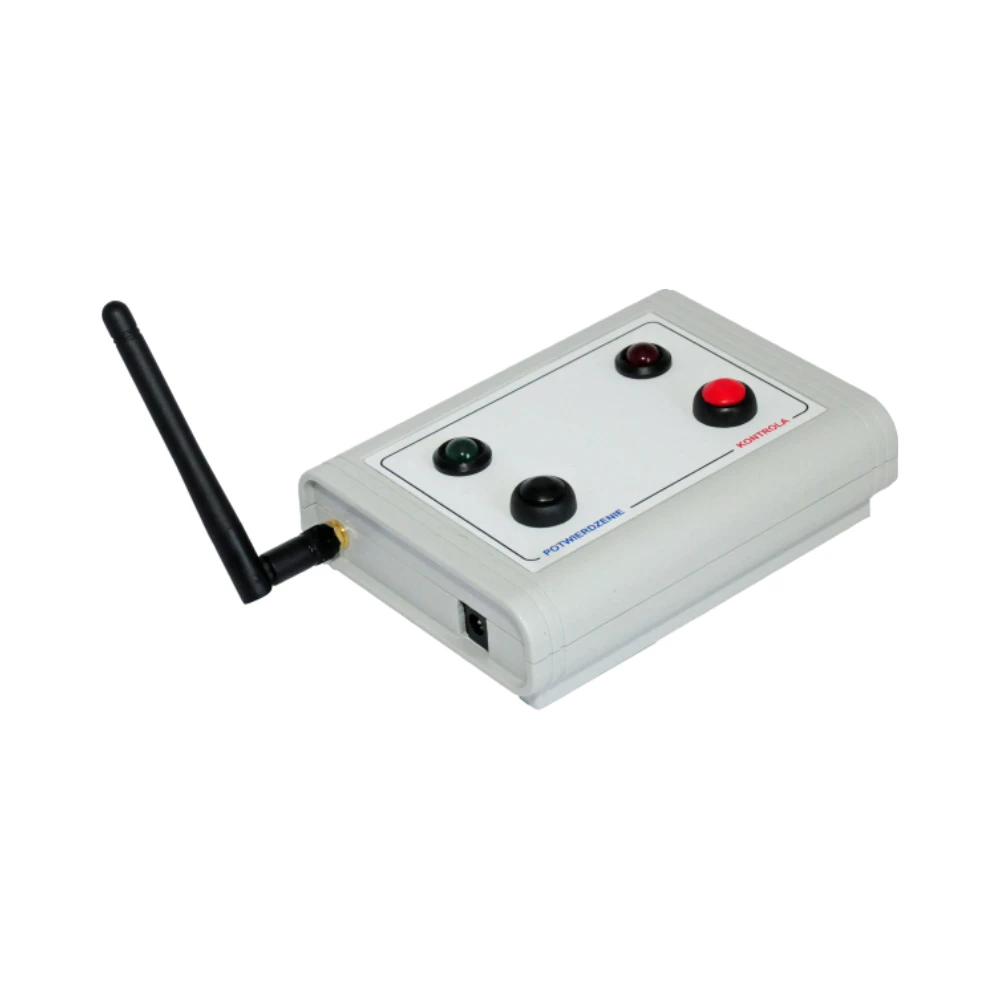

Panel główny CTK-LS13 integruje centralkę, panel wartownika i punkt dostępowy Wi-Fi. Po podłączeniu zasilania do panelu, a następnie do modułu CTK-WPR, urządzenia samodzielnie nawiązują połączenie, bez ręcznego ustawiania parametrów sieciowych. Stan łączności wskazują niebieskie diody LED.

Producent podaje zasięg do 350 m w terenie otwartym przy zastosowaniu fabrycznych anten 3 dBi o długości 12 cm. Złącza SMA umożliwiają wymianę anten. Wewnątrz budynków przeszkody i zakłócenia radiowe mogą ograniczać zasięg połączenia.

Komunikacja między modułami odbywa się bezprzewodowo, natomiast każdy moduł wymaga zasilania 12 V DC. Dwa odpowiednie zasilacze znajdują się w zestawie. Oba moduły są przeznaczone do instalacji wewnętrznej i mają stopień ochrony IP40.

Regulowane prawdopodobieństwo i kontrola przez wartownika

Dostosuj prawdopodobieństwo skierowania osoby do kontroli do potrzeb swojego obiektu. CTK-LS13 oferuje 7 ustawień: 1%, 5%, 10%, 20%, 30%, 40% i 50%. Wyboru dokonuje się za pomocą przełącznika DIP wewnątrz urządzenia.

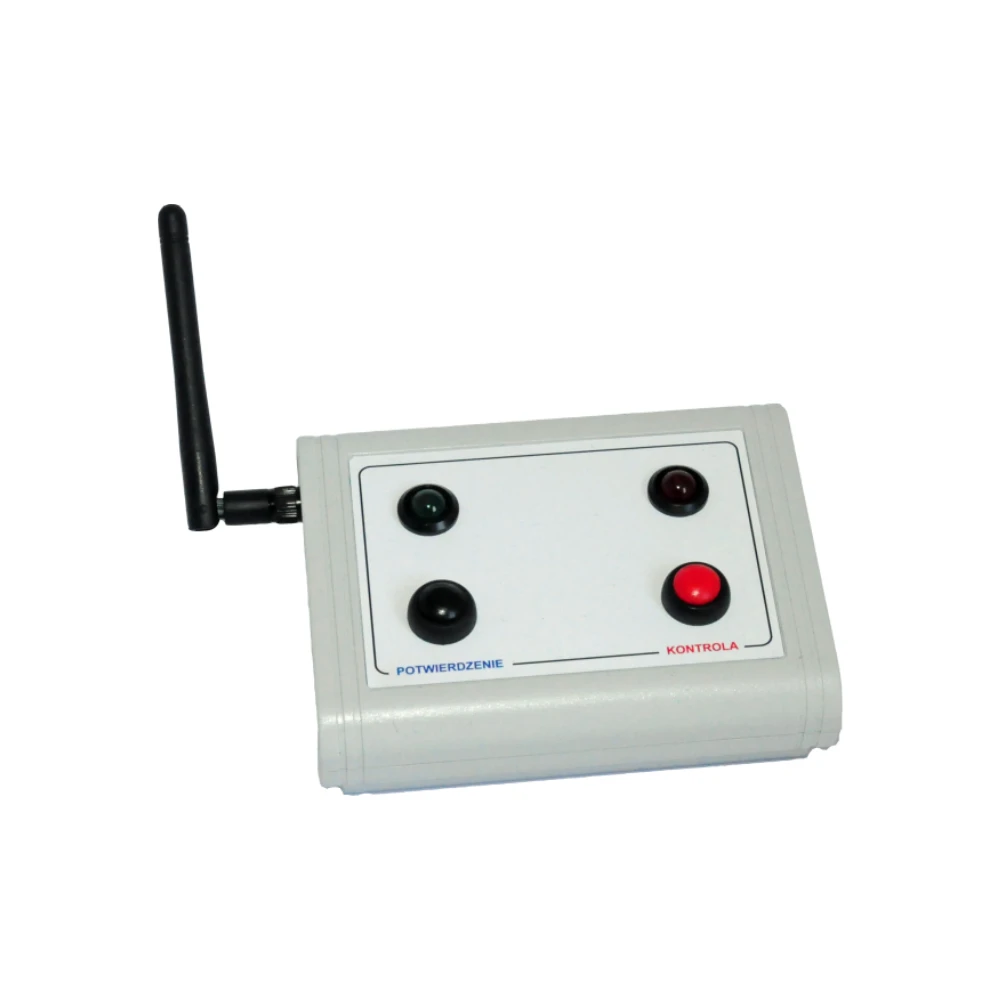

Panel główny jest wyposażony w czerwoną i zieloną sygnalizację LED, buzzer oraz przyciski wymuszania i potwierdzania kontroli. Ochrona może reagować na wynik losowania, a także skorzystać z funkcji jednorazowego wymuszenia kontroli.

• Wymuszenie kontroli - umożliwia uzyskanie czerwonego wyniku przy kolejnym losowaniu.
• Tryb z potwierdzeniem - po czerwonym wyniku system czeka na naciśnięcie przycisku POTWIERDZENIE, a dopiero potem załącza przekaźnik otwierający tripod.
• Tryb bez potwierdzenia - po czerwonym wyniku system wraca do normalnej pracy po 2 sekundach, bez konieczności potwierdzania przez wartownika.

Sterowanie tripodem i współpraca z kontrolą dostępu

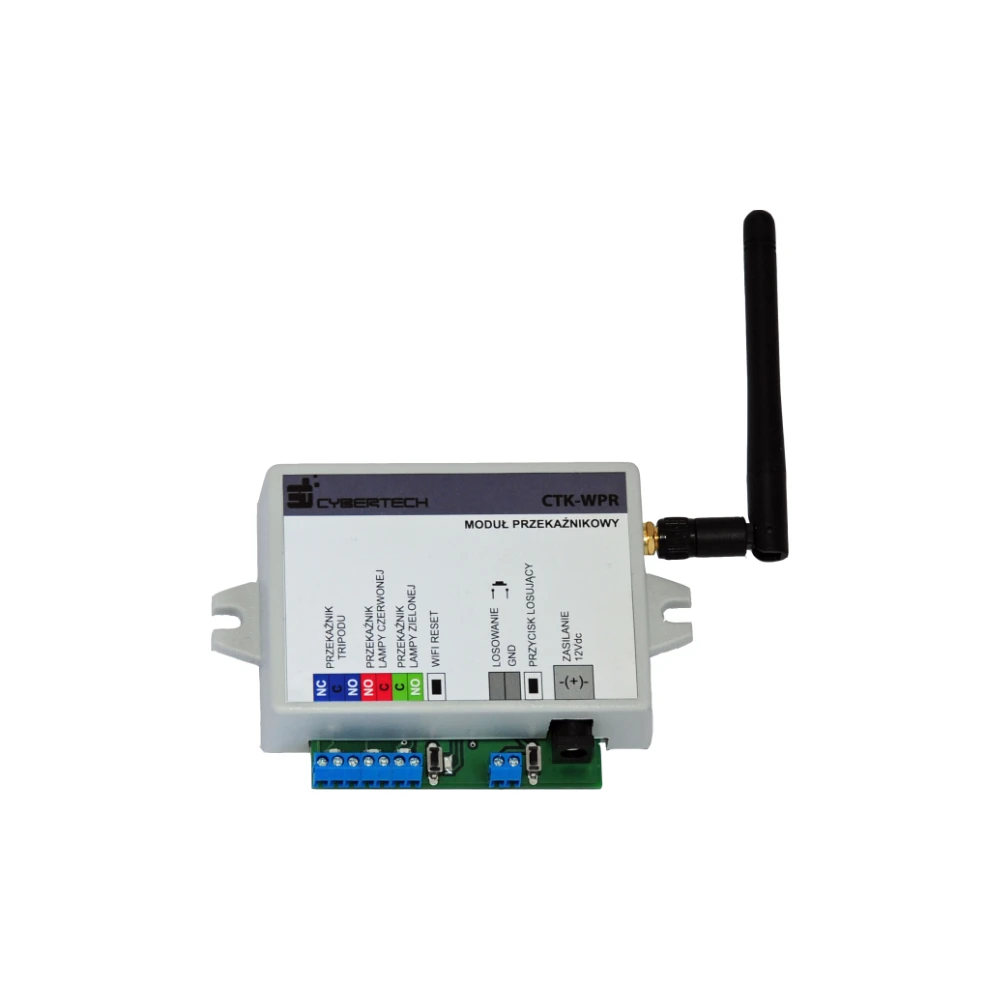

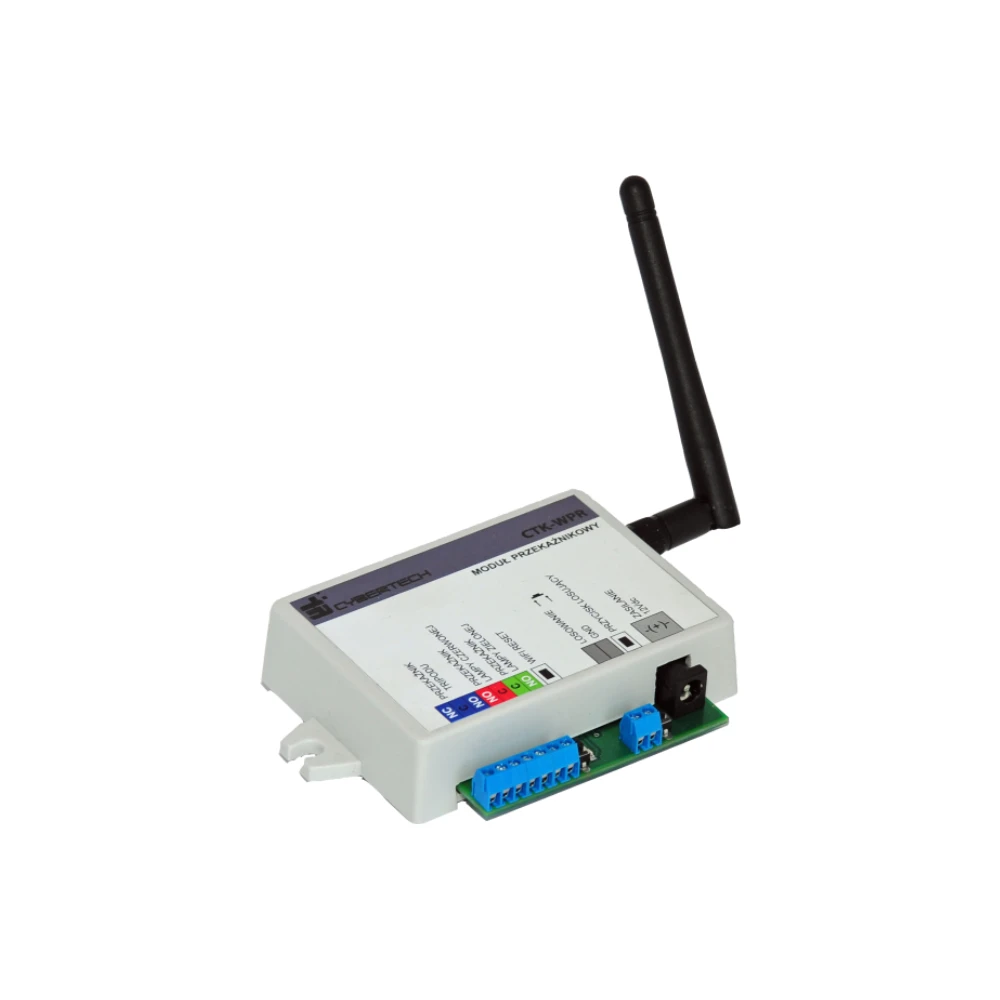

Dołączony moduł przekaźnikowy CTK-WPR umożliwia sterowanie sygnalizacją świetlną i bramką obrotową typu tripod. Trzy wbudowane przekaźniki obsługują lampę zieloną, lampę czerwoną oraz otwarcie bramki, co ułatwia powiązanie wyniku losowania z obsługą przejścia.

Wejście typu NO, czyli normalnie otwarte, pozwala wyzwalać losowanie za pomocą przycisku, bariery podczerwieni lub przekaźnika systemu kontroli dostępu. Wejście NO znajduje się także w panelu głównym CTK-LS13.

Taka konfiguracja pozwala zastosować system kontroli losowej osób w zakładach pracy, magazynach i innych obiektach, w których potrzebne jest połączenie losowania z działaniem odpowiednio przystosowanej bramki.

Możliwość rozbudowy o moduł CTK-WLAMP

Jeśli potrzebujesz dodatkowej sygnalizacji lub kolejnego punktu wyzwalania losowania, system można rozszerzyć o opcjonalny moduł CTK-WLAMP. Łączy się on z systemem przez Wi-Fi, dzięki czemu nie wymaga prowadzenia przewodu komunikacyjnego do centralki.

• Dwa wyjścia OC typu otwarty kolektor - sterowanie lampkami czerwoną i zieloną.
• Wejście NO - możliwość podłączenia dodatkowego przycisku wyzwalającego losowanie.
• Współpraca z semaforami CTK-LAMP - moduł jest dedykowany do obsługi tych sygnalizatorów.

CTK-WLAMP jest akcesorium dodatkowo płatnym i nie wchodzi w skład zestawu CTK-LS13. Wymaga zasilania 12 V DC oraz lokalnego podłączenia obsługiwanych lampek lub przycisku.

Specyfikacja techniczna i zawartość zestawu
