Detektor pętli indukcyjnej IG316

  • szt.
  • Cena netto: 690,00 zł 848,70 zł
  • Niedostępny

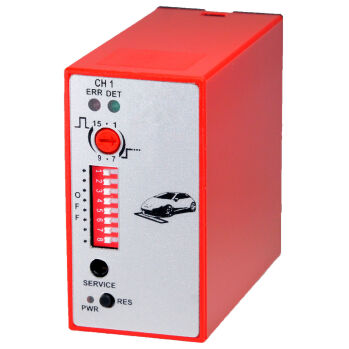

Detektor pętli 1-kanałowy w obudowie z 11-stykowym złączem IG316

Detektor pętli indukcyjnej IG316 (1-kanałowy), produkowany przez Swarco Traffic Systems – lidera rozwiązań w zakresie sterowania ruchem, sygnalizacji i detekcji pojazdów, jest przeznaczony do detekcji pojazdów w aplikacjach sterujących szlabanami lub bramami. Najczęściej wykorzystywany jest do detekcji zajętości miejsca, do zliczania pojazdów, przy kontroli dostępu, w sterownikach sygnalizacji świetlnej, do określania kierunku ruchu pojazdów oraz do zabezpieczenia i monitorowania np. systemów przenośników, w myjniach samochodowych itp. Detektor pętli umożliwia wykrywanie oraz zliczanie różnych pojazdów, takich jak samochody osobowe, samochody ciężarowe, samochody ciężarowe z naczepą, wózki widłowe, rowery i motocykle.



Zastosowania:

  • sterowanie zamykaniem i/lub otwieraniem szlabanów i bram,
  • aplikacje kontroli dostępu,
  • systemy parkingowe,
  • wyzwalanie kamer ANPR odczytujących numery rejestracyjne,
  • aplikacje zliczające dla wag i myjni samochodowych.



Opis funkcji:

Pętle indukcyjne umieszczone w jezdni są częścią obwodu rezonansowego oscylatora. Metalowe elementy pojazdu przejeżdżającego ponad tymi pętlami wywołują zmianę częstotliwości generowanego sygnału. Ta zmiana jest analizowana przez obwody wewnętrzne detektora i powoduje zwarcie bezpotencjałowych styków przekaźnika oraz sygnalizację za pomocą diod LED na panelu czołowym. Analiza częstotliwości oscylatora jest przeprowadzana przez mikrokontroler. Gdy detektor jest załączany, jego obwody są automatycznie dostrajanie do dołączonych pętli indukcyjnych. Pomiędzy pętlami indukcyjnymi nie ma interferencji, ponieważ 2-kanałowa wersja detektora analizuje je w określonej kolejności (w trybie multipleksowania) w taki sposób, że w danym momencie aktywna jest tylko jedna pętla. Detektor 1-kanałowy IG316 analizuje pętlę w trybie ciągłym. Zmiana indukcyjności dołączonej pętli spowodowana przez temperaturę lub wilgotność jest automatycznie kompensowana. Parametry detektora można wygodnie ustawiać za pomocą przełączników na panelu czołowym (obrotowy i DIP-switch). Detektory IG 316S i IG 326S są wyposażone w interfejs szeregowy, za pomocą którego można ustawiać parametry pracy oraz odczytywać zmienne diagnostyczne.



Główne cechy użytkowe:

  • szybka automatyczna samokalibracja po uruchomieniu,
  • sygnał wyjściowy stały lub impulsowy, możliwy sygnał impulsowy przy opuszczaniu pętli,
  • sygnalizacja uszkodzenia pętli (LED),
  • czułość regulowana w szerokim zakresie,
  • duża odporność na zakłócenia,
  • definiowane opóźnienie za- i wyłączenia.



Dane techniczne:

Zasilanie: 230 V AC lub 24 V AC/DC
Pobór mocy: 230 V AC: 4,5 VA
24 V AC/DC: 3,0 VA
Indukcyjność pętli: dozwolony zakres indukcyjności: 20…2000 μH,
zalecany zakres indukcyjności: 100…300μH
Czułość: regulowana w 7 krokach od 0,03% do 0,007% (zmiana częstotliwości f/f0 w %)
Wyjścia: bezpotencjałowe styki przekaźnika
Wymiary:  75 mm x 37 mm x 68 mm
Temperatura pracy: -25 ÷ 70°C
Temperatura przechowywania: -40 ÷ 80°C
Klasa ochrony: II
Złącze: 11-pinowe na szynę DIN
